总题量：4 选择本页全部试题

题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

如图所示电路中，已知u为220V的正弦交流电，如果负载电阻上的直流电压U_L＝30V，试完成下列各题：(1)在桥臂上画出4只整流二极管；(2)求变压器的变比；(3)如果电容C开路，其他元件正常，则U_L为多少？二极管承受的最大反向电压是多少？(4)如果一个二极管开路，负载上的电压是多少？

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：易
新
年份：2022

有一单相半波整流电容滤波电路，已知负载电阻R_L＝750Ω，变压器副边电压U₂＝20V，试求：U_o、I_o。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

整流电路输出直流电压为20V，在以下两种情况下变压器二次电压各为多少？每只二极管承受的最高反向电压是多少？
(1)单相半波整流；
(2)单相全波整流。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

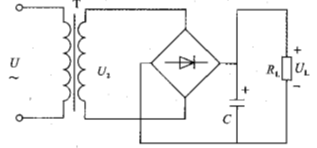

单相桥式整流电容滤波电路如图所示，变压器一次侧电压u₁＝220\( \sqrt{2}\)sin314t V，若负载两端电压U_L=24 V，I_L=100 mA。
(1)求变压器的变比，
(2)选择整流二极管，
(3)选择滤波电容的容量。

查看解析收藏纠错相似题

+选题
