题型：分析计算题题类：单元测试难易度：易
新
年份：2022

有一单相半波整流电容滤波电路，已知负载电阻R_L＝750Ω，变压器副边电压U₂＝20V，试求：U_o、I_o。

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

如图所示，直流稳压电源为基本放大电路的电源，U₂＝12V，R_B＝400kΩ，Rc＝2kΩ，β＝100，其中C₁为滤波电容。请问：

(1)当S断开时，则A点电位为多少？
(2)当S闭合时，则B点电位为多少？

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

在单相半波整流电容滤波电路中，负载输出电压为60 V，变压器的次级电压约为(　　)

A.50 V B.60 V C.72 V D.27 V

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示为由LM317组成的直流稳压电源实物连接图，回答如下问题：

(1)计算当电位器调至0.60K时，输出电压U。的大小。
(2)从左至右四个电容的作用。
(3)该电路能否直接带10Ω的阻性负载？为什么？

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

单相半波整流电路中，二极管承受的最高反向电压为变压器二次电压有效值的(　　)

A.0.45 B.0.9 C.\( \sqrt{2}\)倍 D.2\( \sqrt{2}\)倍

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

某同学欲进行直流稳压电源的组装和测试，实物接线如图所示。试求：(1)请将集成稳压器7912正确接入电路中。(2)电容C₁、C₂的作用分别是什么？(3)在电路连接完整正确的情况下，用MF47型万用表测量负载电阻R_L两端的电压，应将万用表选择开关置于何挡？红、黑表笔与电路如何连接？读数应为多少？

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

(1)将如图所示各元件合理连线，构成完整的直流稳压电源电路；(2)说明负载两端电压为多少？

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

如图所示的直流稳压电源的组装接线图。请将稳压电源接线补画完整。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

整流电路输出直流电压为20V，在以下两种情况下变压器二次电压各为多少？每只二极管承受的最高反向电压是多少？
(1)单相半波整流；
(2)单相全波整流。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

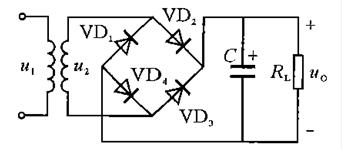

单相桥式整流电容滤波电路如图所示，变压器一次侧电压u₁＝220\( \sqrt{2}\)sin314t V，若负载两端电压U_L=24 V，I_L=100 mA。
(1)求变压器的变比，
(2)选择整流二极管，
(3)选择滤波电容的容量。

查看解析收藏纠错相似题
