  • 题型:简答题 题类:模拟题 难易度:中档

    年份:2021

    如图所示,其中凸件已加工完成,现需要继续加工四件,要求保证凹凸件配合的转位互换精度.根据锉配相关知识,请回答下列问题:

    (1)补充凹件的加工操作步骤:
    ①铿削外廓基准面,画出四件加工线,钻3工艺孔;
    ②__________,锯出凹部形状,粗铿至接近尺寸;
    ③细锉凹部底面,通过控制$20(_+5)$的尺寸误差,达到与凸件顶面的配合精度;
    ④细锂凹部两侧垂直面,根据外形60±0.05和__________来配铿两侧面,以保证凹凸件的配合精度;
    ⑤全部锐边_______________,并检查尺寸精度。.
    (2)锯削凹件时,为避免卡锯,一般使用哪种起锯方法?
    (3)通过控制什么误差,保证凹凸件配合的转位互换精度?
    (4)锉配件常用什么工具检测垂直度误差?
  • 题型:简答题 题类:模拟题 难易度:中档

    年份:2021

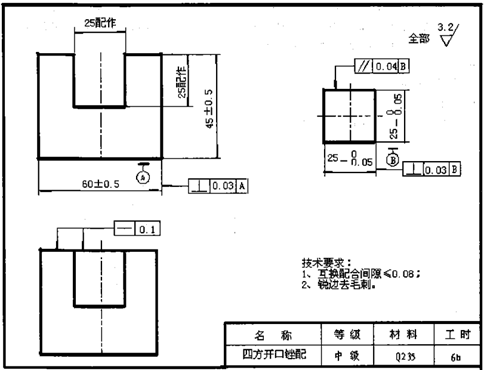

    下图是四方开口锉配的工作图,分析工作图并补全操作步骤.

    (1)检查来料尺寸是否符合加工要求;
    (2)划线、锯割分料;
    (3)按四方体加工方法加工四方,达到精度要求;
    (4)锉配凹形体;
    ①锉削凹形体外形面,保证外形尺寸及形位要求;
    ②______________,并用加工好的四方体校对划线的正确性;
    ③_____________,用锯条锯开两侧直角边,用錾子錾去凹形面余料,然后用锉刀__________至接近线,单边留0.1—0.2mm余量作锉配用;
    ④细锉凹形体两侧面,控制两侧尺寸相等,并用凸件试配,达到配合间隙要求;
    ⑤以_____________为基准,凹形体两侧为导向,锉配凹形体________,保证配合间隙及配合直线度要求.
    (5)全面检查,作必要修整,锐边去毛刺,倒棱.
  • 题型:简答题 题类:单元测试 难易度:中档

    年份:2020

    如图所示,为锯削好的板状毛坯(材料为10钢,厚度为10mm),要加工成双点画线所示形状,在实际加工中,大致分为划线、钻孔、锯削、锉削基准面、锉削其他面等工序。根据你的实践经验,回答下列问题。

    (1)按加工工序的先后,应先进行________,才能划线,然后进行________
    (2)为该材料顺利完成锯削选用合适的锯条。
    (3)现有粗齿、中齿、细齿三种锉刀可供选用,为提高表面质量,请选用合适的锉刀。
    (4)为保证孔的位置准确和便于钻孔,应选用哪一种划线工具打眼?
  • 题型:简答题 题类:历年真题 难易度:难

    (2011•山东) 要在普通车床上加工如图所示阶梯轴,毛坯选用40×240mm的45号圆钢,车削时粗精加工分开,粗车采用一夹一顶的方法装夹,精车时采用双顶尖装夹.看懂图形,结合车工经验,回答下列问题.

    (1)将车削工艺卡"工序内容"一栏中括号内序号表示的内容填写完整.

    (2)该工件左右两段有同轴度要求,一夹一顶和双顶尖装夹工作,哪一种装夹方式能保证更高的同轴度?
