题型：简答题题类：单元测试难易度：难
新
年份：2021

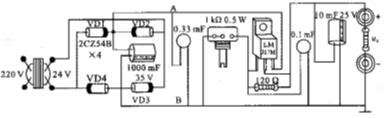

如图所示为由LM317组成的直流稳压电源实物连接图，回答如下问题：

(1)计算当电位器调至0.60K时，输出电压U。的大小。
(2)从左至右四个电容的作用。
(3)该电路能否直接带10Ω的阻性负载？为什么？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

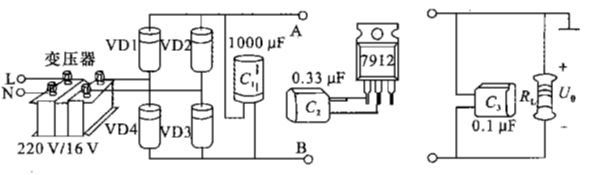

某同学欲进行直流稳压电源的组装和测试，实物接线如图所示。试求：(1)请将集成稳压器7912正确接入电路中。(2)电容C₁、C₂的作用分别是什么？(3)在电路连接完整正确的情况下，用MF47型万用表测量负载电阻R_L两端的电压，应将万用表选择开关置于何挡？红、黑表笔与电路如何连接？读数应为多少？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示电风扇摇头机构简图，蜗杆与叶片由电机转子带动旋转，BC杆最短，与蜗轮固定在一起，AB杆与风扇电机固定在一起，AD杆固定在风扇支架上。分析结构简图，回答下列问题：

(1)铰链四杆机构ABCD根据曲柄存在情况，属于哪一种铰链四杆机构？
(2)铰链四杆机构ABCD的主动件是哪一个杆件？在四杆机构中的名称是什么？该杆件能否绕B点作整周转动？
(3)若风扇叶片转向如图所示，在图示位置，风扇以A点为中心是顺时针摆动还是逆时针摆动？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示放大电路，测得U_CE＜U_BE，试回答：
(1)该电路中三极管处于什么工作状态？
(2)其他参数不变，如何调整R_B才能使电路恢复正常放大？
(3)其他参数不变，如何调整Rc才能使电路恢复正常放大？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示电路能否实现正常放大？如不能，请说明原因。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示，计算输出电压U_o(U_i-＝3V，U_i_＋＝6V)。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示的555定时器构成什么电路？电路中V_cc＝10V、R₁＝20kΩ、R₂＝8kΩ、C＝0.1μF，在输入信号V，的波形下，试画出U_c和U_o的波形，并计算出它的周期和频率。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

由555定时器构成的施密特触发器如(a)图所示。

(1)计算上限触发电压U_T+和下限触发电压U_T-；
(2)若输入信号u_i为(b)图所示的三角波，试对应u_i画出u_o的波形。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

某同学对一个标识看不清楚但质量良好的晶闸管进行极性检测，测试结果如图所示，试分析晶闸管的三个电极分别是哪个？并做说明。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

组装之前，首先用万用表对晶闸管进行测试，请根据图示的测试现象分析说明三个管脚的名称。

查看解析收藏纠错

+选题
