题型：选择题题类：历年真题难易度：中档
新
年份：2022

(2006•山东)如图所示电路，二极管VD₁和VD₂的工作状态为(　　)

A.VD₁、VD₂都截止 B.VD₁截止、VD₂导通 C.VD₁、VD₂都导通 D.VD₂截止、VD₁导通

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：易
新
年份：2022

(2007•山东)硅二极管两端加正向电压时(　　)

A.不论电压大小立即导通 B.超过0.3V时才导通 C.超过0.1V时才导通 D.超过0.5V时才导通

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：中档
新
年份：2022

(2008•山东)如图所示，VD₁、VD₂的状态是(　　)

A.VD₁导通，VD₂截止 B.VD₂导通，VD₁截止 C.VD₁、VD₂都导通 D.VD₁、VD₂都截止

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：易
新
年份：2022

(2013•山东)电路如图所示，导通的二极管是(　　)

A. B. C. D.

查看解析收藏纠错相似题

+选题
题型：案例分析题题类：单元测试难易度：易
新
年份：2022

如图所示，此电路是测量二极管伏安特性的原理图。

试回答：(1)电路中R的作用是什么？
(2)电位器R_p向上移动时，电压表、电流表的示数如何变化？

查看解析收藏纠错相似题

+选题
题型：案例分析题题类：单元测试难易度：易
新
年份：2022

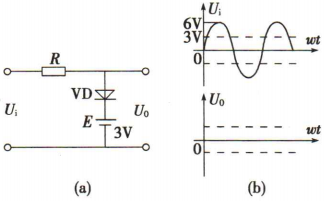

如图(a)所示为二极管限幅电路，VD为理想二极管，u_i=6 sin\( \mathrm{\omega }\)tV,E=3V，试在图(b)中画出u₀的波形。

查看解析收藏纠错相似题

+选题
题型：案例分析题题类：单元测试难易度：中档
新
年份：2022

图中，已知V_A=3V,V_B=0V,VD_A、VD_B均为硅管。
试求：(1)输出端Y的电位；
(2)说明二极管的作用。

查看解析收藏纠错相似题

+选题
题型：案例分析题题类：单元测试难易度：中档
新
年份：2022

如图，E₁=20V,E₂=10V,R₁=1.93kΩ，R₂=9.3kΩ，二极管为硅管，试求流过二极管的电流。

查看解析收藏纠错相似题

+选题
题型：案例分析题题类：单元测试难易度：中档
新
年份：2022

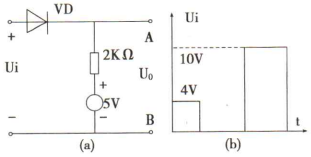

如图所示为理想二极管，试根据ui的波形，画出uo的波形。

查看解析收藏纠错相似题

+选题
题型：案例分析题题类：单元测试难易度：中档
新
年份：2022

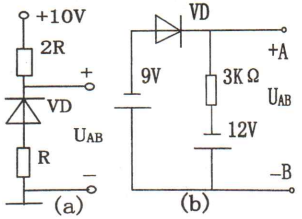

如图所示的电路，各二极管是导通还是截止？并求AB两点间电压U_AB(设二极管正偏时的工作压降为0.7V)。

查看解析收藏纠错相似题

+选题
