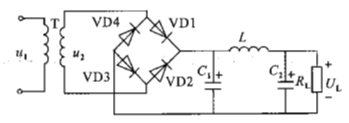

如图所示电路为( )

A.桥式整流L型LC滤波 B.桥式整流L型RC滤波 C.桥式整流LCπ型滤波 D.桥式整流RCπ型滤波

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

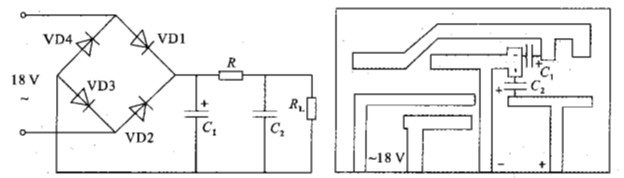

一整流滤波电路如图所示，现要在线路板上进行焊接，请在需要焊接元件处画上相应的符号。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

某同学进行分压式偏置放大电路的综合焊接实训操作。
(1)如图所示，试将所缺连线在电路板上通过焊盘补画完整(要求一孔一线)。

(2)在电路正确连线的情况下，已知：Vcc＝12V，R_B1＝62kΩ，R_B2＝18kΩ，Rc＝3kΩ，R_E＝1kΩ，R_be＝1kΩ，R_L＝6kΩ，三极管的β＝50且为硅管，试估算电路的静态工作点I_cQ、U_cEQ及电压放大倍数A_u。
(3)说明电路中电容C_E的作用。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

某同学欲进行固定偏置式基本放大电路的组装与调试。试求：
(1)若R_p为200kΩ，滑臂在中间位置，R_B＝200kΩ，Rc＝3kΩ，三极管的β＝50，Vcc＝12V，请估算电路的静态工作点I_BQ、I_cQ、U_CEQ。
(2)如图所示，若测量静态工作点的值，请把直流电流表和直流电压表连接在相应的断口处，并将需要连接的断口连接起来。
(3)若当U_cE测量结果为0.3V时，试分析此时三极管处于何状态？应如何调整R_p使电路正常放大？

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

固定偏置共发射极放大电路如图所示，已知：R_B＝400KΩ，R_C＝R_L＝4KΩ，β＝40，V_CC＝12V，求：
(1)静态工作点；
(2)电压放大倍数、输入、输出电阻；
(3)若将原三极管换成β＝100的另一同型三极管，问、能否正常工作？

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

如图所示，V_CC＝16V，R_B1＝60K，R_B2＝20K，R_C＝3K，R_E＝2K，R_L＝6K，β＝50，VT为硅管。求：
(1)静态工作点；
(2)输人、输出电阻；
(3)电压放大倍数。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

如图所示，分压偏置共射放大电路r_be＝875Ω，β＝30，U_BE＝0.7V，试求：
(1)静态电流I_C、电压U_CE；
(2)电压放大倍数A_u。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2021

如图所示的三极管放大电路，V_CC＝12V，R_B1＝30KΩ，R_C＝2KΩ，I_CQ＝1.5mA，V_E＝3V，β＝50，(忽略管压降)试求：
(1)试在图中标出三个电容的极性；
(2)试求出R_B2、R_E的值；
(3)求出放大电路的输入电阻、输出电阻和电压放大倍数；
(4)若将电容CE去掉，试定性说明其静态工作点、输出波形会怎样变化？若将RC短接，其输出波形会如何变化？若在输出端接人负载，其输出波形又将怎样变化？
(5)若输出波形出现削顶现象，应调整哪个元件，怎么样调整？

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2020

分压式偏置放大电路电阻R_E的主要作用是(　　)

A.稳定静态工作点 B.交流旁路，减小信号在R_E上的损失 C.改善输出电压的波形 D.减小信号失真

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2020

如图所为两级放大电路。
(1)两级放大器之间是什么耦合方式？
(2)若变压器一次绕组匝数为600匝，二次绕组匝数为100匝，变压器的变比是多少？
(3)第二级放大电路的名称是什么？采用这种方式输出的优点是什么？

查看解析收藏纠错相似题
