题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

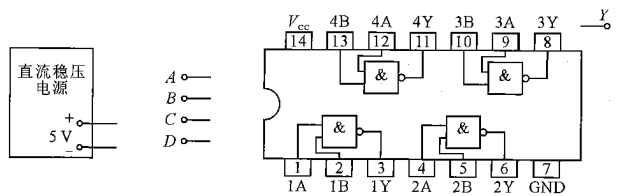

如图所示，采用与非门集成电路74LS00实现，使用5V的稳压电源，试画出集成电路引脚的接线图。

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

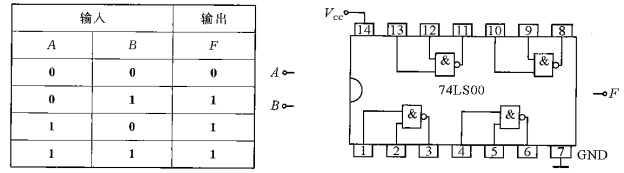

某事件输人、输出真值表如表所示。

(1)依据真值表写出逻辑表达式，并化简成与非-与非表达式；
(2)试在如图所示的74LS00引脚图上连线以实现此逻辑功能。

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

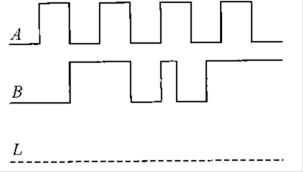

异或门的输人逻辑变量波形如图所示，试画出其输出逻辑变量波形图。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

如图所示的开关电路。

(1)如果用1表示开关断开和灯灭，用0表示开关闭合和灯亮。试画出真值表，写出逻辑函数表达式，并说明L和A，B之间的逻辑关系。
(2)如果用1表示开关断开和灯亮，用0表示开关闭合和灯灭。试画出真值表，写出逻辑函数表达式，并说明L和A，B之间的逻辑关系。

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

组合逻辑电路任何时刻的输出状态取决于(　　)

A.上一次的输出状态 B.同一时刻的输入状态 C.上一次的输出状态和同一时刻的输入状态 D.触发脉冲

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

符合或逻辑关系的表达式是(　　)

A.1+1=10 B.1+1=2 C.1+1=1 D.1+1=0

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

对于输入变量为三个变量的逻辑函数来讲，其输入可能产生的组合有______种。(　　)

A.2 B.3 C.4 D.8

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

逻辑代数\( A\stackrel{-}{B}C+AB\stackrel{-}{C}+ABC\)的最简与表达式是(　　)

A.AB+BC B.AB+A\( \stackrel{-}{C}\) C.\( \stackrel{-}{AB·AC}\) D.\( \stackrel{-}{\stackrel{-}{\mathrm{A}\mathrm{B}}·\stackrel{-}{\mathrm{A}\mathrm{C}}}\)

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

用逻辑代数分析下列逻辑函数等式正确的是(　　)

A.A+B=A+AB B.AB+C=(A+B)(A+C) C.A+0=0 D.A+A=A

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

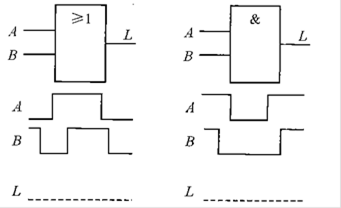

如图所示为两个门电路输人信号的波形，试分别画出相应的输出波形。

查看解析收藏纠错相似题
