【MM】零件图的视图选择原则及典型零件的表示方法-山东版机械制图机械制造同步练习题

题型：

全部选择题简答题作图题分析计算题综合应用题

难易程度：

全部易较易中档较难难

题类筛选：

全部历年真题模拟题期末考试期中考试月考试卷单元测试其他

年份：

全部 2025 2024 2023 2022 2021 2020 更早

总题量：24 选择本页全部试题

题型：综合应用题题类：单元测试难易度：难
新
年份：2021

识读蜗杆减速器箱体零件图，回答下列问题.
(1)该零件为________________________________类零件.
(2)该零件图用_______个图形表达，主视图采用________剖，左视图采用_________________剖，另外还有________视图和_________________视图。
(3)高度方向尺寸基准为___________________，长度方向尺寸基准为____________，宽度方向尺寸基准为_____________________________________________。
(4)该零件总长为_____________，总宽为_______________，总高为_______________。
(5)箱底安装孔的定位尺寸为____________________________________________。
(6)3×M10-7H螺纹孔深度为___________________________________________。
(7)蜗杆、涡轮孔的中心距是____________________________________。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

读零件图并填空.
(1)图样中零件名称为_______，所用材料是___________，主视图是采用________________________个___________的剖切平面剖得的___________视图。
(2)泵盖上有___________个销孔，__________个沉孔，______________个盲孔。沉孔的直径是_________，
深度是____________________。
(3)尺寸28.76士0.016是_______________________尺寸，该尺寸的公差是______________。
(4)此零件的总长为____________，总高为_________________________。
(5)形位公差的含义；被测要素是____________，基准要素是______________，公差项目是___________，
公差值是______________。
(6)图中表面质量要求最高的表面是____________________，其表面粗糙度Ra值为_________________。

查看解析收藏纠错相似题

+选题
题型：选择题题类：模拟题难易度：中档
新
年份：2021

在下列对零件图尺寸标注的要求中，其中不正确的是( )

A.按加工顺序，从设计基准出发标准尺寸 B.避免注成封闭尺寸链 C.重要尺寸(设计，测量，装配尺寸)要从基准直接标注 D.辅助基准和重要基准间，要标注联系尺寸

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

如图所示，读零件图，请回答下列问题：
(1)零件采用的材料是_________，其含义是___________，绘图比例为__________。
(2)孔Φ10的最大极限尺寸是__________，公差是_______________。
(3)Φ2.5小孔的定位尺寸是________________，其表面粗糙要求是___________________。
(4)在尺寸1.5×1.5中两个1.5分别表示___________和___________________。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

读拔叉零件图，完成下列填空题

1)该零件的名称是________，材料是________
2)主视图B-B为________剖视图，其中有一处________剖视图，左视图采用的是________剖视图。
3)零件表面粗糙度要求最高的有________处，Ra值是________
4)M10×1-6H是________螺纹，螺距是________mm，6H是________的公差带代号，其定位尺寸为________、________
5)该零件图中，未注圆角半径为________
6)该零件主视图中移出断面图的肋板的宽度是________
7)⊥|0.03|A表示被测要素是________基准要素是________公差项目是________。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

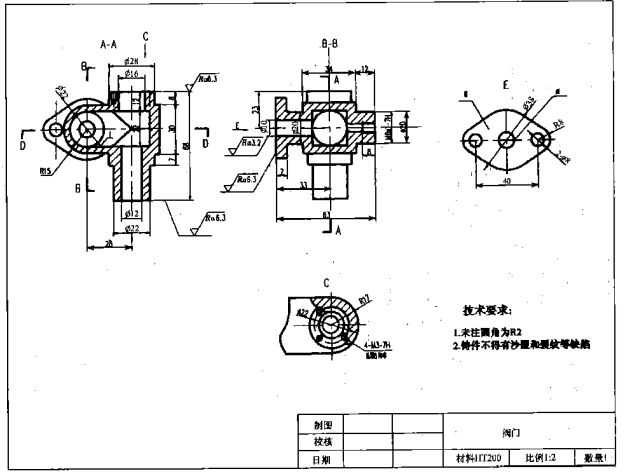

识读阀体零件图并回答问题

1)按1：1比例绘制D-D剖视图；
2)该零件图共采用了________个图形表达，其中A-A采用了________视图，B-B采用了________视图，C向为________视图，E向为________视图。
3)II面Ra值为________，III面Ra值为________
4)C向视图中，5个圆的尺寸，由内到外分别是________
5)该零件图的名称是________，材料为________，比例是________

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

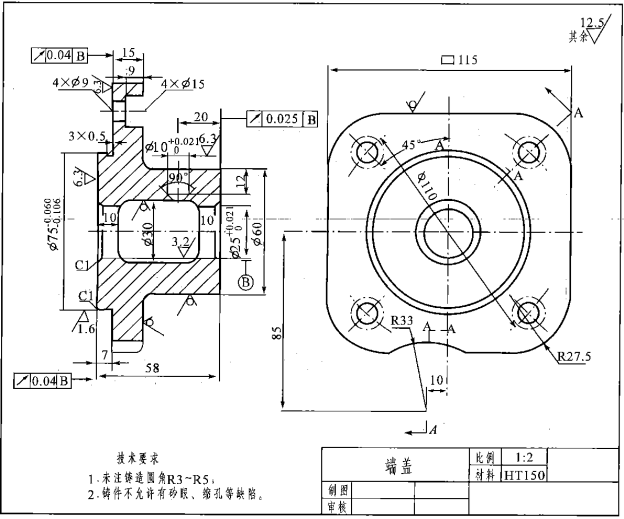

识读端盖零件图，回答下列问题

1)该零件图的视图包括________图和________图，该零件的长度方向尺寸基准为________。
2)Φ10孔的定位尺寸为________，其表面粗糙度Ra值为________该零件表面质量要求最低的加工表面，
其表面粗糙度Ra值为________。
3)\( \Phi 7{5}_{-0.106}^{-0.060}\)表示其基本尺寸为________，上偏差为________，下偏差为________，公差为________。
4)|0.025|B表示的公差项目为________，公差值为________，被测要素为________，基准要素为________
5)画出阀盖的右视图。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

分析如图所示零件图，回答下列问题：

1)根据零件名称和结构形状，此零件属于__________类零件，采用__________材料。
2)该零件用__________和__________两个视图表达，其中多采用__________剖来表达零件的细部结构。
3)零件中Φ14凸台高度是__________mm，未注铸造圆角为__________，未注倒角为__________
4)零件上垂直度公差的基准要素为__________，此处表面粗糙度的值为__________。
5)零件上共有__________个螺孔，他们的尺寸分别为__________。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

读零件图，读懂零件图回答下列问题.
(1)该零件的名称是______，材料是______，该零件图的比例是__________·
(2)零件图用了五个图形，它们分别是_______、_______、_______和两个移出端面图.
(3)油槽2×l表示__________________________。
(4)零件上需淬火热处理的部分轴向长___________________，
(5)零件上的键槽长_______，宽________，深__________.
(6)φ80＋0.015孔的定位尺寸是________和________。
(7)被测要素是______，公差项目是_____。基准要素A是_______。
(8)零件表面粗糙度要求最高的是______，φ26.5内圆柱表面的粗糙度符号_______。
(9)φ55±0.01的基本尺寸为__________，公差值为______________。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

读支架零件图，并回答下列问题：
(1)分别用△指出支架的长、宽、高三个方向的主要尺寸基准.
(2)该零件的材料是______________，铸件不得有______________、______________等缺陷。
(3)零件上2×φ15孔的定位尺寸是_________；____________。
(4)M6-7H螺纹的含义是____________________________________________________。
(5)该零件的表面粗糙度有_________种，零件图上各表面粗糙度的最高要求是__________，最低要求是__________________。
(6)表达该支架采用的一组图形分别为_______________，___________，__________________。

查看解析收藏纠错相似题
