总题量：7 选择本页全部试题

题型：选择题题类：单元测试难易度：中档
新
年份：2022

基本RS触发器输入端禁止使用(　　)。

A.\( \overline{{R}_{D}}=0,\overline{{S}_{D}}=0\) B.\( R=1,S=1\) C.\( \overline{{R}_{D}}=1,\overline{{S}_{D}}=1\) D.\( R=0,S=0\)

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

由与非门组成的基本RS触发器不允许输入的\( \overline{S} \overline{R}\) 变量组合为(　　)

A.00 B.01 C.10 D.11

查看解析收藏纠错相似题

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2021

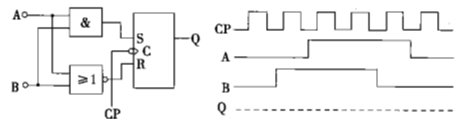

主从型RS触发器和逻辑门电路组成的电路、输入信号波形如图所示，若Q的初态为0，试画出Q端的输出波形

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

由与非门构成的基本RS触发器，欲使该触发器保持原状态，则输入信号应为(　　)。

A.R=S=0 B.\( \overline{R}=1,\overline{S}=1\) C.\( \overline{R}=1,\overline{S}=0\) D.\( \overline{R}=0,\overline{S}=1\)

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

基本RS触发器电路中，触发脉冲消失后，其输出状态(　　)。

A.恢复原状态 B.保持现状态 C.0状态 D.1状态

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2020

钟控同步RS触发器中，当R，S取值不同时，则Q的值为( )

A.R B.S C.1 D.0

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2020

如图所示的电路，VD是保护三极管不被击穿的二极管，K为继电器及其触点，R₁，R₂为电源隔离电阻，S_s，S_R为按钮开关。问：
(1)当Ss闭合后和断开后，触点K如何变化？
(2)当S_R闭合后和断开后，触点K如何变化？

查看解析收藏纠错相似题
